АКИП-1504/3 двухквадрантный источник питания постоянного тока

Описание двухквадрантного источника питания постоянного тока АКИП-1504/3:

АКИП-1504 может работать в двух квадрантах,т.е. он может подавать и поглощать энергию, а также возвращать энергию в сеть, чтобы сэкономить потребление энергии и уменьшить рассеивание тепла, что может значительно снизить стоимость тестирования. Серия источников питания АКИП-1504 обеспечивает высокую точность измерений и множество функций тестирования, которые могут быть широко использованы в новой энергетике, автомобилестроении, хранении энергии, разработке электроприводов, моделировании батарей и других отраслях.

Двунаправленный ток, бесшовное переключение между источником и нагрузкой

Источник постоянного тока серии АКИП-1504 может не только обеспечивать внешнее питание, но и поглощать энергию, а также возвращать электрическую энергию в сеть в чистом виде. Двунаправленный источник питания серии АКИП-1504 может непрерывно и бесшовно переключаться между генерацией и поглощением тока, эффективно избегая перегрузки по напряжению или току. Он широко используется для тестирования литий-ионных батарей, ИБП, плат защиты батарей и другого оборудования для хранения энергии.

Широкий диапазон выходной мощности

Двухквадрантный источник питания постоянного тока серии АКИП-1504 имеет широкодиапазонную конструкцию. Один источник питания может выдавать более широкий диапазон напряжения и тока при номинальной выходной мощности, удовлетворяя сценариям применения для тестирования продуктов с различными уровнями напряжения/тока, а также значительно снижая стоимость покупки и занимаемое пространство в лабораторных или автоматизированных испытательных системах. Выходная мощность АКИП-1504 составляет 2,5 - 7,5 кВт. Максимальное выходное напряжение и выходной ток достигают 80 В и ±170 А, и источник питания может охватить больше приложений, что позволяет сэкономить средства.

Функция приоритета CC / CV

Серия АКИП-1504 имеет функцию установки приоритета цепи обратной связи по напряжению или приоритета цепи обратной связи по току, она может принять оптимальный режим работы для тестирования в соответствии с характеристиками ИУ, чтобы лучше защитить ИУ. Как показано на рисунке 1, когда необходимо уменьшить перерегулирование напряжения во время тестирования, следует использовать режим приоритета напряжения, чтобы получить быстрое и плавное нарастание напряжения. Как показано на рисунке 2, когда необходимо уменьшить перерегулирование тока во время тестирования, следует использовать режим приоритета тока, чтобы получить быстрое и плавное нарастание тока.

Особенности двухквадрантного источника питания постоянного тока АКИП-1504/3:

• максимальная мощность: 7,5 кВт;
• напряжение: 80 В; Ток: 170 A;
• встроенная рекуперативная электронная нагрузка для работы в двух квадрантах: генерация и поглощение тока;
• возможность встраивания в 19'' стойку, высота 1U;
• имитация батареи, построение последовательностей, поддержка тестов заряд/разряд;
• режимы CC, CV, CR и CP, поддержка приоритета работы CC/CV;
• широкий набор режимов защиты: OVP/OCP/OPP/UVP/UCP;
• опция: моделирование кривых IV, PV матрицы солнечных панелей;
• регулируемая скорость нарастания напряжения и тока;
• цветной экран с диагональю 8,13 см;

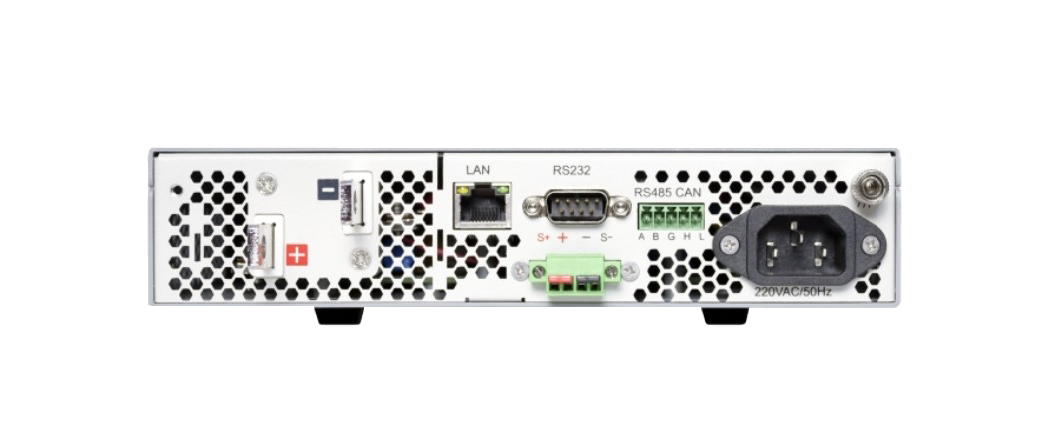

• интерфейсы ДУ: LAN/RS232/RS485/CAN;
• поддержка протоколов: Modbus-RTU/CAN, SCPI.

Технические характеристики двухквадрантного источника питания постоянного тока АКИП-1504/3:

Комплект поставки АКИП-1504/3
